5-assige CNC-bewerkingsdiensten

Voor een betrouwbare offerte moeten kopers het materiaal, de hoeveelheid, tolerantie-eisen, oppervlakteafwerking, inspectiebehoeften, toepassing en productiefase bevestigen. SunOn kan 2D-tekeningen en 3D CAD-bestanden bekijken om de maakbaarheid te controleren voordat er wordt bewerkt.

Deze pagina is bedoeld voor kopers die al een onderdeelconcept, tekening, voorbeeld of CAD-model hebben en moeten beslissen of 5-assige CNC-bewerking het juiste proces is voor prototype-, laagvolume- of productieklare maatwerkonderdelen.

Wanneer moeten kopers kiezen voor 5-assige CNC-bewerking?

5-assige CNC-bewerking is het meest nuttig wanneer het onderdeel niet efficiënt kan worden bewerkt vanuit slechts één of twee richtingen. Hierdoor kan het snijgereedschap het werkstuk vanuit meer hoeken benaderen, wat het herklemmen kan verminderen en de toegang tot complexe oppervlakken kan verbeteren.

Kopers moeten overwegen 5-assige bewerking te gebruiken voor onderdelen met:

• Schuine gaten of samengestelde hoekkenmerken
• Gebogen of vrije oppervlakken
• Meerdere bewerkte vlakken die nauwkeurig uitgelijnd moeten zijn
• Diepe holtes of moeilijk bereikbare gebieden
• Ondersnijdingen of moeilijke gereedschapstoegang
• Strakke relaties tussen gaten, sleuven, pockets en externe vlakken
• Complexe beugels, behuizingen, matrijzen, waaiers, armaturen of structurele onderdelen

Niet elk onderdeel heeft echter een 5-assige bewerking nodig. Een eenvoudige plaat, afstandhouder, afdekking, blok of gedraaid onderdeel kan kosteneffectiever zijn met 3-assige CNC-frezen of CNC-draaien. Een DFM-review helpt het meest praktische proces vóór het uitbrengen van een offerte te bevestigen.

3-assige versus 5-assige CNC-bewerking: welke past bij jouw onderdeel?

Het kiezen van de verkeerde bewerkingsmethode kan de kosten, de opsteltijd, het tolerantierisico of communicatieproblemen verhogen. De onderstaande tabel helpt kopers te bepalen wanneer 5-assige bewerking het bespreken waard is.

Voor bredere ondersteuning voor CNC-processen kunnen kopers ook SunOn's bekijkenFabrikant CNC-bewerkingServicepagina.

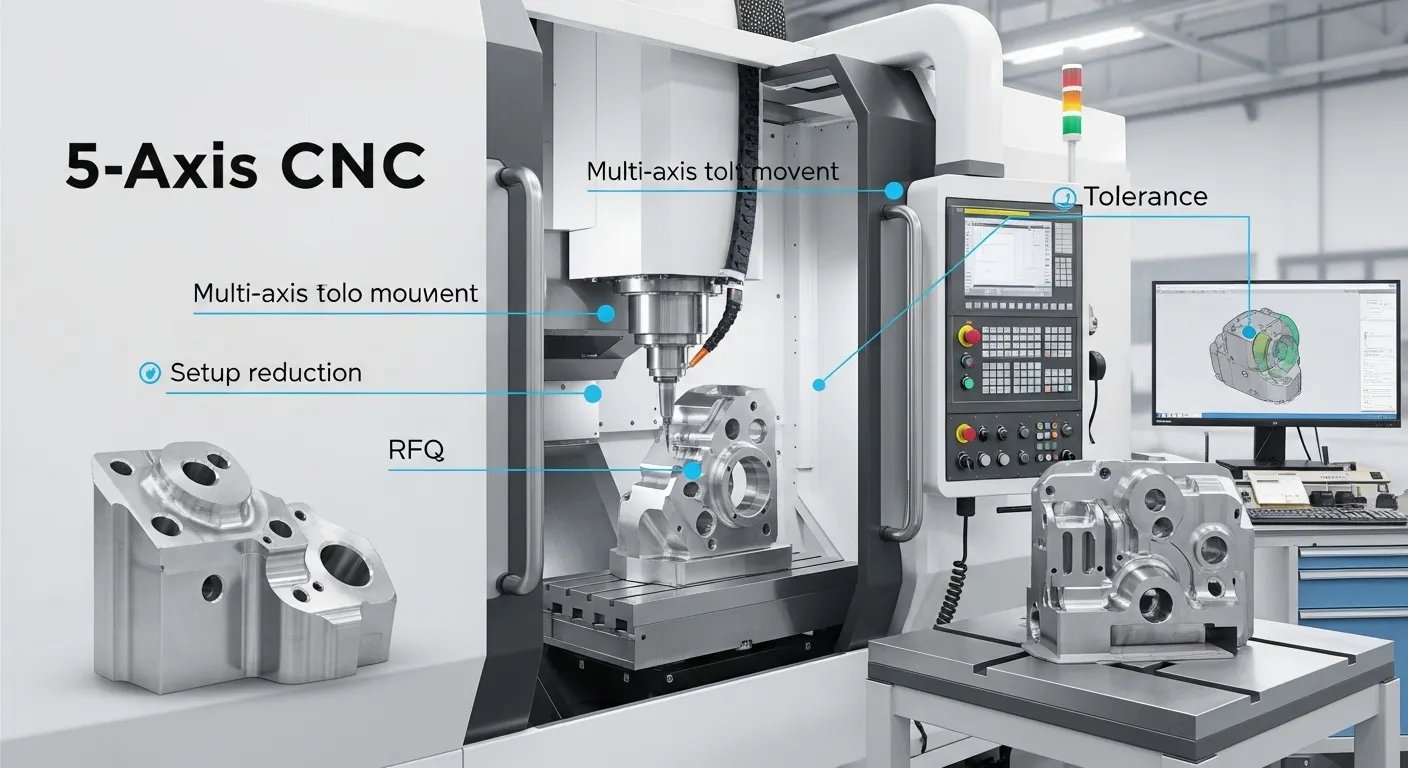

5-assige CNC-bewerkingsmogelijkheden voor maatwerkonderdelen

SunOn ondersteunt custom CNC-bewerking voor kopers die precisieonderdelen, prototypecomponenten, kleine batchseries en OEM/ODM-productieondersteuning nodig hebben. Voor 5-assige projecten is het hoofddoel niet alleen het bewerken van complexe vormen. Het is ook bedoeld om het installatierisico te verminderen, de toegang tot tools te verbeteren en betere consistentie tussen gerelateerde functies te ondersteunen.

Typische 5-assige CNC-bewerkingsprojecten kunnen omvatten:

• Op maat gemaakte metalen onderdelen met complexe geometrie
• Plastic bewerkte onderdelen voor functionele tests
• Lichtgewicht beugels en structurele onderdelen
• Behuizingen met meerzijdige kenmerken
• Matrijscomponenten en inzetstukken
• Robotica en automatiseringscomponenten
• Bevestigingen, mallen en productieondersteuningsonderdelen
• Engineering-validatieonderdelen vóór het gebruik van gereedschappen

Als het onderdeel ook cilindrische kenmerken, assen, schroefdraad of ronde profielen bevat, kan CNC-draaien of een gecombineerde bewerkingsmethode worden beoordeeld tijdens de DFM-fase. SunOn kan ook gerelateerde productiebehoeften ondersteunen, zoals rapid prototyping, oppervlakteafwerking, assemblage, matrijzen, spuitgieten, gieten en OEM/ODM-productieondersteuning wanneer het project verder gaat dan CNC-onderdelen.

Materialen voor 5-assige CNC-bewerkte onderdelen

Materiaalkeuze beïnvloedt de bewerkingsstrategie, kosten, oppervlakteafwerking, tolerantie en prestaties van het eindonderdeel. Kopers moeten een materiaal niet alleen kiezen omdat het algemeen is. De juiste keuze hangt af van sterkte, gewicht, corrosiebestendigheid, hittebestendigheid, slijtagegedrag, elektrische behoeften, cosmetische verwachtingen en toepassingsomgeving.

SunOn kan CNC-bewerkingsprojecten bespreken met veelvoorkomende categorieën metaal- en kunststofmaterialen, waaronder:

• Aluminium voor lichtgewicht onderdelen, behuizingen, beugels, prototypes en bewerkte afdekkingen
• Roestvrij staal voor sterkte, corrosiebestendigheid en functionele componenten
• Messing en koper voor elektrische, thermische, fitting- of decoratieve toepassingen
• Titanium voor lichtgewicht en hoogsterkte toepassingen waarbij bewerkingsmoeilijkheden moeten worden beoordeeld
• ABS, POM/Delrin, nylon, PC, PMMA, PEEK, PTFE en andere technische kunststoffen voor prototypes, armaturen, isolatieonderdelen, slijtageonderdelen of functionele testonderdelen

Sommige materialen zijn makkelijker te bewerken dan andere. Koper kan een zorgvuldige gereedschapskeuze vereisen vanwege de ductiliteit. Dunne kunststof onderdelen kunnen vervormen als de geometrie niet goed is ontworpen. Titanium en roestvrij staal vereisen mogelijk meer gecontroleerde snijomstandigheden. Om deze reden dienen kopers tijdens de beoordeling van de RFQ zowel de materiële eisen als de functie van onderdelen te delen.

Tolerantie, oppervlakteafwerking en inspectieplanning

Tolerantie moet worden behandeld als een ontwerp- en inspectievereiste, niet alleen als een bewerkingsclaim. Een complex 5-assig onderdeel kan zowel kritische als niet-kritische dimensies bevatten. Als elke afmeting met strakke toleranties wordt gemarkeerd, kunnen kosten en inspectie-inspanningen onnodig stijgen.

Kopers dienen het volgende duidelijk te identificeren:

• Kritieke dimensies die assemblage of functie beïnvloeden
• Vereisten voor gat, gleuf, schroefdraad en inserts
• Vlakheid, parallelisme, concentriciteit of positionele behoeften
• Cosmetische oppervlakken versus verborgen functionele oppervlakken
• Dunne muren, scherpe binnenhoeken, diepe pockets of fragiele kenmerken
• Vereisten voor inspectierapporten

De oppervlakteafwerking is ook belangrijk. Een onderdeel kan geschikt zijn als bewerkte, of het kan bead zijn met bead stralen, anodiseren, polijsten, plateren, poedercoating, schilderen, passiveren of een ander afwerkingsproces nodig hebben. De juiste afwerking hangt af van corrosiebestendigheid, uiterlijk, slijtage, geleiding, montage en eindsituatie.

De inspectieverwachtingen moeten vóór de productie worden bevestigd. Kopers dienen 2D-tekeningen met tolerantienotities, GD&T indien nodig, en eventuele afmetingen van rapporten aan te leveren. Dit helpt SunOn te beoordelen welke functies gerichte inspectie nodig hebben en welke eigenschappen voldoen aan de algemene productieverwachtingen.

Prototype, laagvolume- en productie-uitrusting

5-assige CNC-bewerking wordt vaak gebruikt wanneer de koper een echt materieel onderdeel nodig heeft voordat hij zich committeert aan het bewerken. Het kan functionele prototypes, technische validatiemonsters, testarmaturen, productie in lage volumes en brugproductie ondersteunen voordat er investeringen in mallen of gietijzers worden uitgevoerd.

Voor productontwikkelingsteams is dit nuttig wanneer een ontwerp nog in verandering is. CNC-bewerking kan helpen bij het testen van pasvorm, sterkte, assemblage en oppervlakte-eisen voordat de productiegereedschappen worden afgerond.

Voor inkoopteams kan 5-assige CNC onderdelen met een lager volume ondersteunen waar matrijzengereedschap niet economisch is. Het kan ook complexe productiecomponenten ondersteunen wanneer geometrie, toleranties of materiaalvereisten het juiste proces maken voor bewerken.

Als het project later overgaat naar kunststof spuitgieten, drukgieten, plaatmetaalfabricage, afwerking of assemblage, kan SunOn het productieproces herzien en kopers helpen bij het plannen van de volgende fase.

Toepassingsvoorbeelden voor complexe 5-assige CNC-onderdelen

5-assige CNC-bewerking is relevant in veel industriële en productontwikkelingstoepassingen. Het proces is vooral nuttig wanneer een onderdeel complexe geometrie en meerdere functionele oppervlakken heeft.

Veelvoorkomende projectgebieden zijn onder andere:

• Industriële apparatuurcomponenten
• Automatiserings- en robotica-onderdelen
• Auto- en EV-gerelateerde componenten
• Elektronicabehuizingen, warmtegerelateerde onderdelen en armaturen
• Onderdelen voor ontwikkeling van medische hulpmiddelen
• Mallinzetstukken en gereedschapsonderdelen
• Nieuwe energie- en batterijapparatuurcomponenten
• Lucht- en ruimtevaartgerelateerde beugels, behuizingen en lichtgewicht bewerkte onderdelen

Voor de planning van CNC-componenten gerelateerd aan de luchtvaart kunnen kopers ook SunOn's bezoekenlucht- en ruimtevaart CNC-bewerkingpagina. Kopers dienen alle gereguleerde branche-eisen, inspectiebehoeften, documentatie en verwachtingen van materiaaltraceerbaarheid te bevestigen voordat ze een offerte indienen.

Veelvoorkomende projectrisico's om vroegtijdig te beoordelen

Veel bewerkingsproblemen doen zich voor voordat de productie begint. Ze komen vaak voort uit onduidelijke tekeningen, onrealistische toleranties, slechte materiaalkeuze of ontbrekende afwerkingsvereisten.

Voordat kopers een offerte aanvragen, moeten ze deze risico's bespreken:

• Het onderdeel hoeft mogelijk niet echt 5-assige bewerking nodig te hebben
• Strakke toleranties kunnen worden toegepast op niet-kritische kenmerken
• Dunne wanden kunnen vervormen tijdens het bewerken
• Diepe zakken vereisen mogelijk lang gereedschap en verhogen het risico op trillingen
• Interne scherpe hoeken zijn mogelijk niet bewerkbaar zoals ontworpen
• De oppervlakteafwerking kan invloed hebben op de uiteindelijke afmetingen
• Schroefdraad, inserts, gaten en sleuven hebben mogelijk duidelijkere tekennotities nodig
• Cosmetische vereisten zijn mogelijk niet zichtbaar alleen uit het CAD-model
• Inspectieverwachtingen kunnen ontbreken in de RFQ

Een duidelijke DFM-review helpt deze risico's te verminderen voordat de bewerking begint.

Wat moeten kopers opsturen voor een offerte voor 5-assige CNC-bewerking?

Een volledige RFQ helpt SunOn om procespasvorm, materiaalkeuze, tolerantierisico, afwerkingseisen en inspectiebehoeften nauwkeuriger te beoordelen.

Bereid alstublieft het volgende voor:

• Product- of onderdeelnaam
• Benodigde hoeveelheid
• Prototype, kleine batch- of productiefase
• Toepassing of industrie
• 3D CAD-model
• 2D-tekening met kritische toleranties
• Materiaalbehoefte en kwaliteit indien bekend
• Oppervlakteafwerkingsvereiste
• Kleur, coating, plating, anodisering of polijsten
• Schroefdraad, inserts, gaten, sleuven, ondersneden of assemblagenotities
• Inspectierapport vereiste
• Functionele testvereiste indien relevant
• Bezorgbestemming
• Streefschema indien relevant
• Bestaande mal, gereedschap, monster, stukstuk, NDA of projectspecificatie indien beschikbaar

Als je niet zeker weet of het onderdeel 3-assige CNC, 5-assige CNC, CNC-draaien, spuitgieten, gieten of een ander proces moet gebruiken, stuur dan de tekeningen en projectachtergrond ter beoordeling.

Waarom samenwerken met SunOn voor custom 5-assige CNC-bewerking?

SunOn Mould ondersteunt kopers die meer nodig hebben dan alleen een eenvoudig bewerkt onderdeel. Veel OEM/ODM-projecten vereisen processelectie, materiaalbeoordeling, tolerantiebespreking, afwerking, assemblage en productieplanning.

Ons team kan kopers helpen bij het beoordelen van de onderdeelgeometrie, bevestigen of een 5-assige CNC geschikt is, de productierisico's controleren en het project voorbereiden op een offerte. Dit is nuttig voor ingenieurs die technische feedback nodig hebben en inkoopteams die duidelijke communicatie in de productie nodig hebben.

De bredere productiescope van SunOn helpt ook wanneer een project van prototype naar productie gaat. CNC-bewerking kan worden gekoppeld aan rapid prototyping, matrijsproductie, spuitgieten, gieten, nabewerking, oppervlakteafwerking, mechanische assemblage en OEM/ODM-productieondersteuning.

Veelgestelde vragen

Wanneer moet ik kiezen voor 5-assige CNC-bewerking?

Kies voor 5-assige bewerking wanneer uw onderdeel schuine kenmerken, meerzijdige bewerking, gebogen oppervlakken, diepe holtes of nauwe verbindingen tussen vlakken heeft. Als het onderdeel eenvoudig is, kan 3-assige CNC praktischer zijn.

Is 5-assige CNC-bewerking altijd duurder?

Niet altijd. De machine- en programmeerkosten kunnen hoger zijn, maar minder opstellingen kunnen het uitlijningsrisico en herbewerking van complexe onderdelen verminderen. De beste keuze hangt af van geometrie, hoeveelheid, tolerantie en inspectievereisten.

Welke bestanden zijn nodig voor een offerte?

Stuur een 3D CAD-model en een 2D-tekening. Inclusief materiaal, hoeveelheid, tolerantie, oppervlakteafwerking, toepassing, inspectiebehoeften en eventuele assemblage- of functionele eisen.

Kan SunOn prototypes en productieonderdelen ondersteunen?

Ja. SunOn ondersteunt CNC-prototypebewerking, kleine batch CNC-bewerking en productiegerelateerde maatwerkproductie. De beste workflow hangt af van je ontwerpfase, hoeveelheid, materiaal en uiteindelijke toepassing.

Welke materialen kunnen worden gebruikt?

Veelvoorkomende projectmaterialen zijn onder andere aluminium, roestvrij staal, messing, koper, titanium, ABS, POM/Delrin, nylon, PC, PMMA, PEEK en PTFE. De uiteindelijke materiaalkeuze moet aansluiten bij sterkte, gewicht, slijtage, hitte, uiterlijk en kosten.

Kan oppervlakteafwerking worden toegevoegd?

Ja, oppervlakteafwerking kan worden beoordeeld met de CNC-offerte. Kopers moeten aangeven of ze een as-freed afwerking, kraalstralen, anodizeren, polijsten, platen, poedercoating, schilderen of een andere afwerking nodig hebben.

Vraag een offerte voor 5-assige CNC-bewerking aan

Stuur SunOn je 3D CAD-bestand, 2D-tekening, materiaalvereiste, hoeveelheid, tolerantienotities, oppervlakteafwerkingsvereisten, inspectiebehoeften en toepassingsdetails. Ons team kan het onderdeel beoordelen voor 5-assige CNC-bewerking, DFM-risico's, prototypeondersteuning, productie in lage opschalen, afwerking, assemblage of bredere OEM/ODM-productieplanning.
